設備簡介

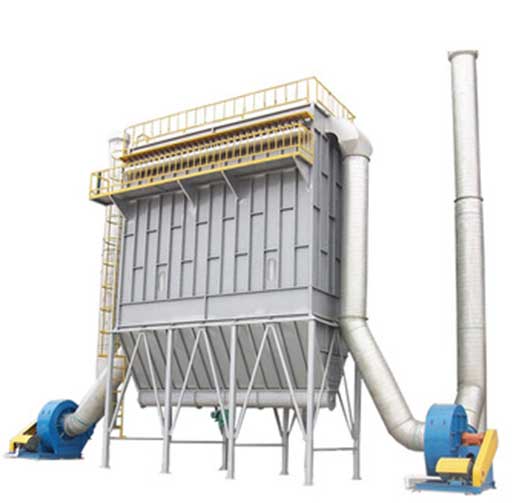

長袋離線脈沖除塵器

LCM型長袋脈沖除塵器是在常規短袋脈沖除塵器的基礎上發展起來的一種新型、高效袋式除塵器。它不僅綜合了分室反吹和脈沖噴吹清灰的優點，而且加長了濾袋，充分發揮壓縮空氣強力噴吹清灰的作用?？朔朔质曳创登寤覐姸容^低，脈沖噴吹清灰與粉塵過濾同時進行的缺點，防止了粉塵再附與失控問題，從而可提高過濾速度，節省清灰能耗和延長濾袋的壽命。除塵器的電控采用先進的 PLC 可編程控制器。

應用范圍	機械設備車間打磨電廠鋼鐵廠水泥廠碳素鑄造廠等行業
過濾介質	空氣顆粒物，煙氣污染、超細粉塵的空氣等
咨詢電話	400-0089-277

工作原理

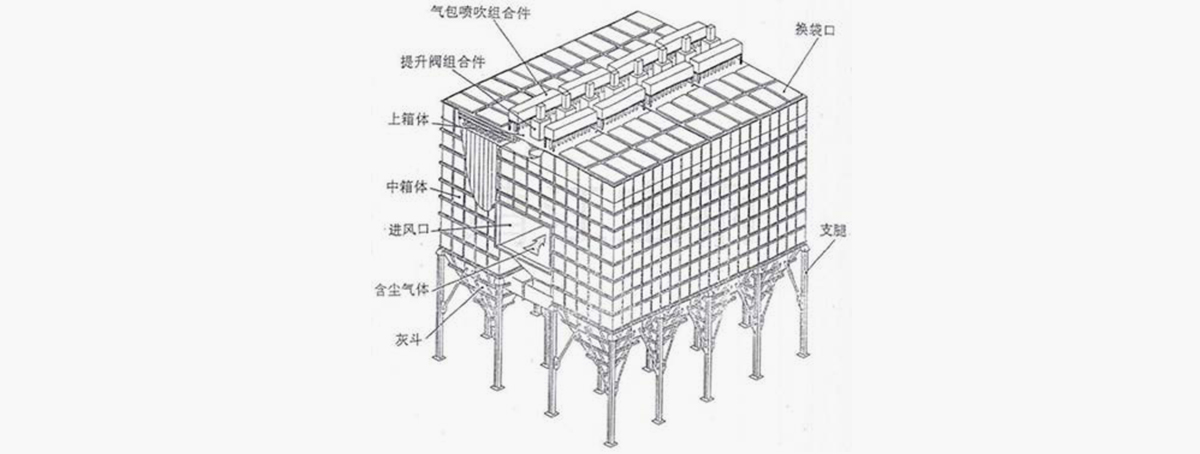

工作原理除塵器由灰斗、上箱體、中箱體、下箱體等部分組成，上、中、下箱體為分室結構。工作時，含塵氣體由進風道進入灰斗，粗塵粒直接落入灰斗底部，細塵粒隨氣流轉折向上進入中、下箱體，粉塵積附在濾袋外表面，過濾后的氣體進入上箱體至凈氣集合管 - 排風道，經排風機排至大氣。清灰過程是先切斷該室的凈氣出口風道，使該室的布袋處于無氣流通過的狀態分室停風清灰)。然后開啟脈沖閥用壓縮空氣進行脈沖噴吹清灰，切斷閥關閉時間足以保證在噴吹后從濾袋上剝離的粉塵沉降至灰斗，避免了粉塵在脫離濾袋表面后又隨氣流附集到相鄰濾袋表面的現象，使濾袋清灰徹底，并由可編程序控制儀對排氣閥、脈沖閥及卸灰閥等進行全自動控制。

設備優勢

袋式除塵器;
采用分室停風脈沖噴吹清灰技術，克服了常規脈沖除塵器和分室反吹除塵器的缺點

結構

加厚板材：

清灰能力強
除塵效率高
排放濃度低
濾袋袋口采用彈性漲圈，密封性能好，牢固可靠

穩定

運行安全可靠：

檢修換袋可在不停系統風機，系統正常運行條件下分室進行
進、出口風道布置緊湊，氣流阻力小

效率

使用壽命長：

濾袋龍骨采用多角形，減少了袋與龍骨的磨擦，延長濾袋的壽命
可根據含塵濃度及不同濾料等因素來選型除塵器

方便

氣密性設計：

密封性好，檢查門用優良的密封材料，制作過程中以煤油檢漏，漏風率很低

技術參數

LCM 系列技術性能及外型尺寸
項目型號	1850	2300	2800	3700	4600	5500	6500	1850×2	2300×2	2800×2	3700×2	4600×2
過濾面積（㎡）	1850	2300	2800	3700	4600	5500	6500	3700	4600	5600	7400	9200
處理風量(萬m3/h)	16.2	20.7	25.2	33.3	41.4	49.5	58.5	33.3	41.4	50.4	66.6	82.8
濾袋數量（條）	616	770	924	1232	1540	1848	2156	1232	1540	1848	2464	3080
濾袋規格	Φ160×6050
清灰方式	離線清灰
離線分室數	4	5	6	8	10	12	14	8	10	12	16	20
漏風率 %	≤ 2
入口濃度 g/m3	≤ 20g/m3
出口濃度 mg/m	50-100mg/m3
脈沖閥規格	3寸
脈沖閥數量	44	55	66	88	110	132	154	88	110	132	176	220
重量（噸）	74	93	112	147	177	212	252	142	179	216	286	346

項目型號	5500×2	6500×2	7400×2	410	460	600	680	820	925	1100	1200	1350
過濾面積（㎡）	11000	13000	14800	410	460	600	680	820	925	1100	1200	1350
處理風量(萬m3/h)	99	117	133.2	3.69	4.14	5.4	6.12	7.38	8.64	9.9	10.8	12.6
濾袋數量（條）	3696	4312	4928	252	280	378	380	336	378	462	504	560
濾袋規格	Φ160×6050			Φ130×4050			Φ130×6050
清灰方式	離線清灰			在線清灰
離線分室數	24	28	32
漏風率 %	≤ 2
入口濃度 g/m3	≤ 20g/m3
出口濃度 mg/m	50-100mg/m3
脈沖閥規格	3寸
脈沖閥數量	264	308	352	18	20	27	20	24	27	33	36	40
重量（噸）	415	494	552	22.5	25	32	36	41	45	50	53.6	60.8
